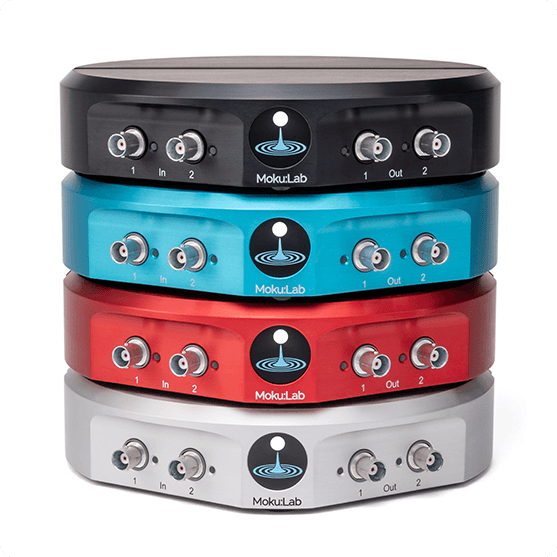

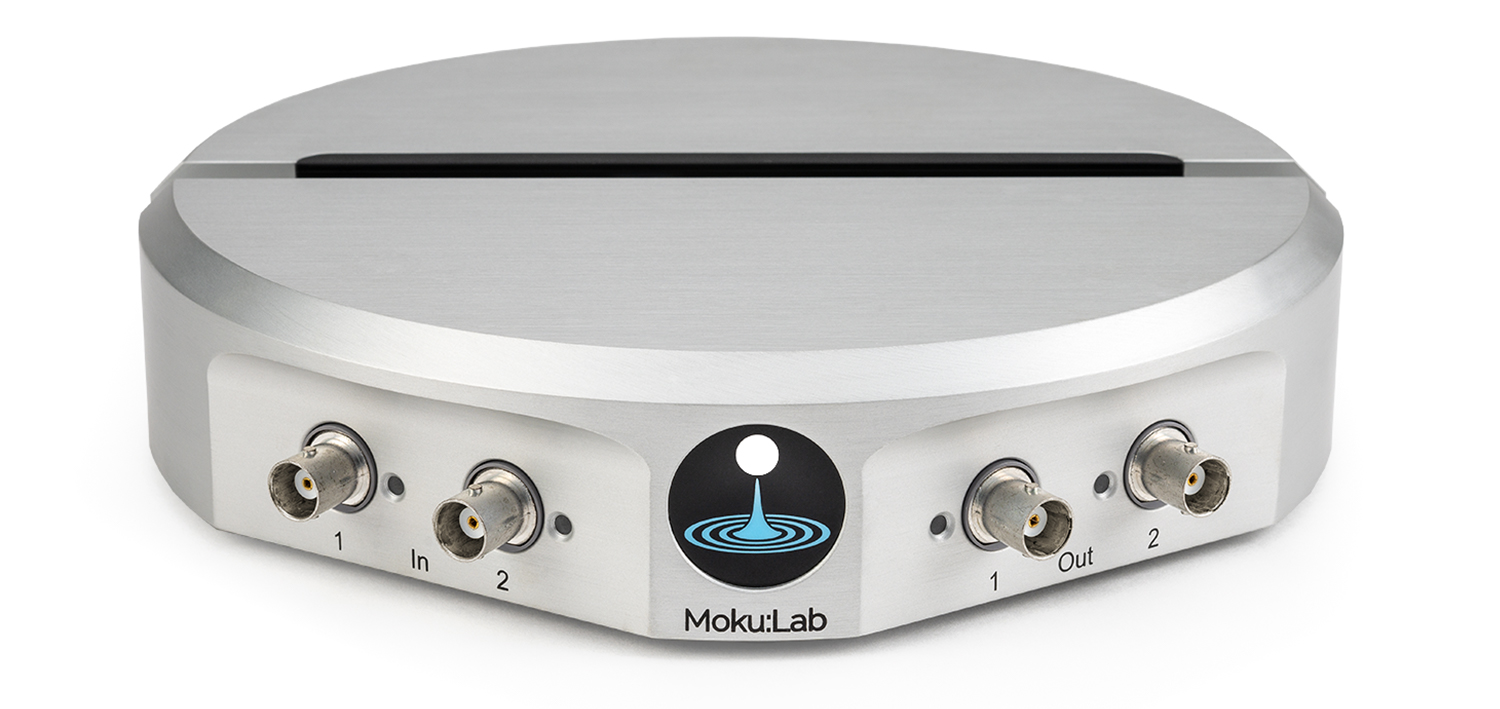

Moku:Lab

Гибкое оборудование нового поколения
для тестирования и измерений.

Moku: Lab - это реконфигурируемая аппаратная платформа, которая сочетает в себе мощность цифровой обработки сигналов ПЛИС с универсальными аналоговыми входами и выходами. Это упрощает рабочий процесс, предоставляя доступ к 12 высокопроизводительным приборам, которые позволяют вам измерять то, что вам нужно, когда вам нужно.

Moku: Lab - это реконфигурируемая аппаратная платформа, которая сочетает в себе мощность цифровой обработки сигналов ПЛИС с универсальными аналоговыми входами и выходами.
Ввод
Двойной DC порт до 200 МГц,
500 Мвыб / с
Выводы
Двойной DC порт до 300 МГц, 1 Гвыб / с
Импеданс
50 Ом / 1 МОм
Входная связь
AC / DC
Шум входного напряжения
Лучше 30 нВ / √Гц выше 100 кГц
Точность временной развертки
Лучше чем  500 ppb
Moku:Lab содержит набор из 12 инструментов
Замените множество инструментов одним устройством за небольшую стоимость.
Синхронный усилитель
Поддерживает двухфазную демодуляцию (XY / Rθ) от постоянного тока до 200 МГц с динамическим резервом более 120 дБ. Он также оснащен встроенным 2-канальным осциллографом и регистратором данных, что позволяет вам наблюдать сигналы со скоростью до 500 Мвыб / с и регистрировать данные со скоростью до 1 Мвыб / с.
Генератор сигналов произвольной формы
Может генерировать пользовательские сигналы, содержащие до 65 536 точек с частотой дискретизации до 1 Гвыб /с. Формы сигналов можно загружать из файла или вводить в виде кусочно-математической функции, содержащей до 32 сегментов, что позволяет генерировать сигналы действительно произвольной формы. В импульсном режиме сигналы могут выводиться с более чем 250 000 циклов мертвого времени между импульсами, что позволяет возбуждать вашу систему сигналами произвольной формы через равные промежутки времени в течение продолжительных периодов времени.
Осциллограф/Вольтметр
Имеет два аналоговых входных канала с частотой дискретизации  500 Мвыб / с и аналоговой полосой пропускания 200 МГц, диапазоном входного напряжения 10В (амплитуда), а также настраиваемой пользователем связи постоянного и переменного тока и сопротивлением 50 Ом / 1 МОм. Осциллограф также оснащен двумя встроенными генераторами сигналов, способными генерировать синусоидальные волны с частотой до 250 МГц и прямоугольные, пилообразные и импульсные волны с частотой до 100 МГц, что позволяет моделировать систему и одновременно измерять ее отклик.
Анализатор частотных характеристик
Позволяет измерять частотную характеристику системы как по величине, так и по фазе, используя выходной синусоидальный сигнал с разверткой от 10 мГц до 120 МГц. Выберите от 32 до 512 точек на развертку и настройте время установления и усреднения, чтобы сбалансировать общую длительность развертки и отношение сигнал / шум.
Генератор сигналов
Позволяет генерировать две независимые формы сигналов с частотой дискретизации 1 Гвыб / с и максимальной частотой 250 МГц с диапазоном выходного напряжения 1 В (амплитуда) на нагрузке 50 Ом. Выберите между синусоидальной, квадратной, пилообразной или импульсной формой сигнала постоянного тока. Доступна модуляция по фазе, частоте или амплитуде или генерируйте запускаемые пакеты или развертки от внутреннего или внешнего источника.
ПИД-контроллер
Имеет два полностью настраиваемых ПИД-регулятора с частотой дискретизации выходного сигнала 10 Мвыб / с. Это позволяет использовать их в таких приложениях, как стабилизация температуры и тока лазера. ПИД-регулятор также можно использовать в качестве компенсатора опережения-запаздывания путем насыщения интегрального и дифференциального контроллеров независимыми настройками усиления.
Фазометр
Измеряет фазу до двух входных сигналов с точностью лучше 6 мкрадиан в диапазоне от 1 кГц до 200 МГц. Основанный на цифровой архитектуре фазовой автоподстройки частоты, фазометр Moku: Lab обеспечивает исключительный динамический диапазон, нулевое мертвое время и точность измерений, превосходящую характеристики обычных синхронизированных усилителей и частотомеров.
Регистратор данных
Позволяет записывать данные непосредственно на SD-карту для долгосрочных измерений со скоростью до 100 кСа / с, где продолжительность ограничена только емкостью SD-карты. Данные также могут быть получены со скоростью до 1 Мвыб / с путем сохранения непосредственно во внутреннюю память Moku: Lab. Данные, сохраненные во внутренней памяти Moku: Lab или на SD-карте, могут быть загружены в облако для анализа после завершения измерения.
Анализатор спектра
Позволяет наблюдать входные сигналы в частотной области от постоянного тока до 250 МГц. Просматривайте два канала данных одновременно с полосой разрешения всего 1 Гц при минимальной полосе обзора 100 Гц. Анализатор спектра также имеет два встроенных генератора сигналов, способных генерировать синусоидальные волны с частотой до 250 МГц.

Laser Lock Box

Позволяет привязать частоту лазера к опорному резонатору или атомному переходу, используя высокопроизводительную синхронизацию модуляции и методы блокировки без модуляции. Блок Laser Lock Box включает функцию «Tap-to-Lock», позволяющую быстро зафиксировать любое пересечение нуля демодулированного сигнала ошибки. Он также оснащен встроенным 2-канальным осциллографом, позволяющим наблюдать сигналы в любой точке цепочки обработки сигналов со скоростью до 500 Мвыб / с.
Цифровой фильтр
Позволяет интерактивно проектировать и генерировать различные типы фильтров с бесконечной импульсной характеристикой с частотой дискретизации на выходе 122,07 кГц и 15,625 МГц. Выбирайте между формами фильтра нижних частот, верхних частот, полосового и полосового фильтра с помощью до восьми полностью настраиваемых типов, включая Баттерворта, Чебышева и Эллиптический.
FIR фильтр
Позволяет разработать и реализовать фильтры с конечной импульсной характеристикой (FIR) lowpass, highpass, bandpass и bandstop с  коэффициентами до 14 819 при частоте дискретизации 244,1 кГц. Интерфейс Moku: Lab для iPad позволяет точно настроить отклик фильтра в частотной и временной областях в соответствии с конкретным приложением. Выбирайте между четырьмя формами частотной характеристики, пятью общими импульсными характеристиками и до восьми оконных функций.

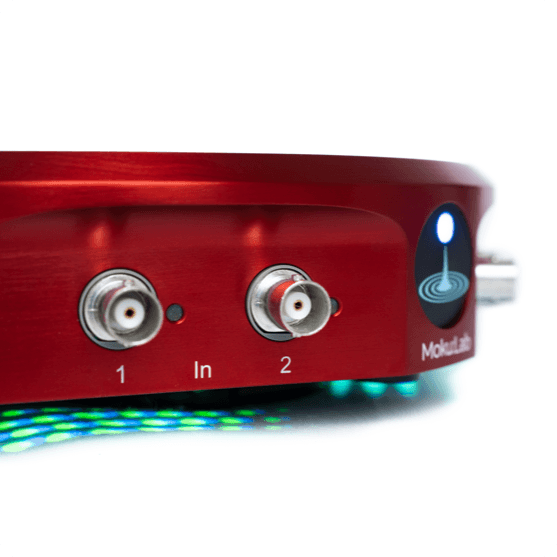

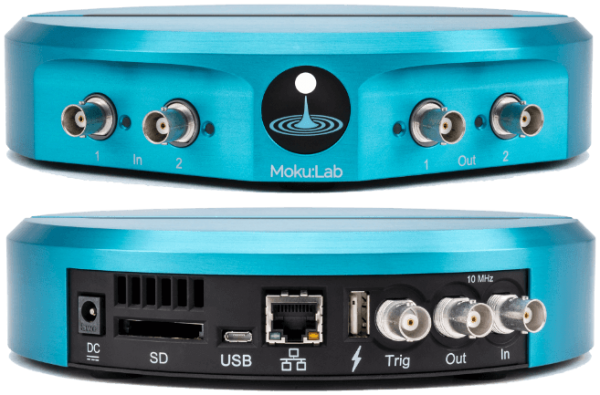

Универсальный аналоговый интерфейс

Аналоговый интерфейс Moku: Lab разработан с учетом максимальной универсальности
Аналоговый интерфейс Moku: Lab разработан с учетом максимальной универсальности. Два его входа 500 Мвыб / с могут быть сконфигурированы для связи по переменному или постоянному току, с сопротивлением 50 Ом или 1 МОм и диапазоном входного напряжения 1 или 10 В (амплитуда). Moku: Lab также имеет два выхода 1 Гвыб / с со сглаживающими фильтрами 300 МГц, что позволяет генерировать два высокоточных сигнала во время измерения на его входах.

Точная синхронизация

Moku: Lab оснащен сверхстабильным внутренним генератором с точностью до 500 частей на миллиард, а также входными и выходными опорными сигналами
Moku: Lab оснащен сверхстабильным внутренним генератором с точностью до 500 частей на миллиард, а также входными и выходными опорными сигналами
10 МГц для синхронизации с внешними временными развертками.

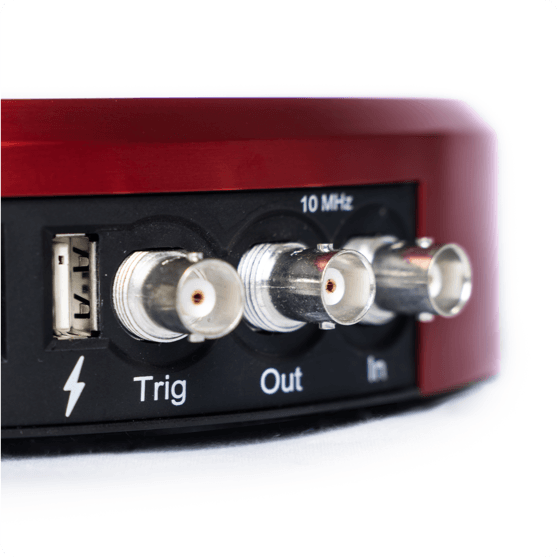

Вход внешней синхронизации

Moku: Lab имеет специальный вход для внешнего триггера от постоянного тока до 5 МГц, предназначенный для TTL напряжений
Moku: Lab имеет специальный вход для внешнего триггера от постоянного тока до 5 МГц, предназначенный для TTL напряжений (от 1,8 до 5 В). Некоторые инструменты используют аналоговые входы Moku: Lab в качестве высокоточных внешних триггеров, что дает больше контроля над настройками триггеров Вашей системы.
Заинтересовала платформа Moku:Lab?
Вы можете купить измерительную платформу Moku:Lab у официального поставщика Liquid Instruments в России

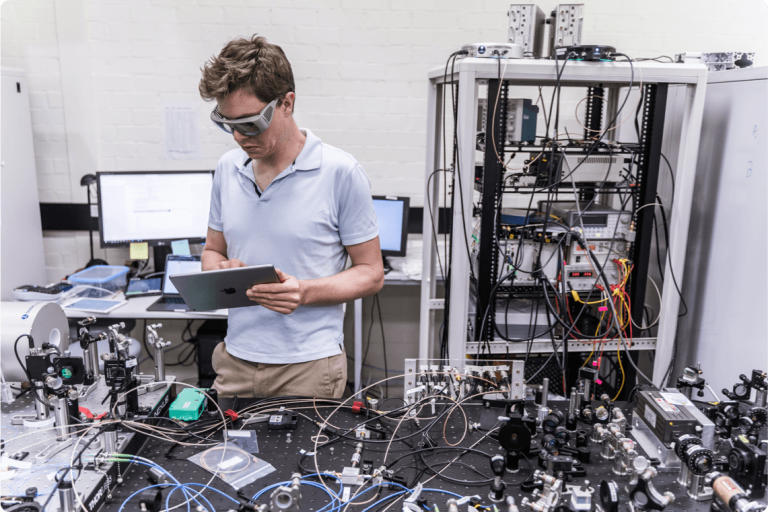

Свобода в лаборатории

С Moku: Lab вы не привязаны к своему оборудованию. Управляйте своим экспериментом по беспроводной сети и свободно перемещайтесь по лаборатории, проводя измерения .

Интересует Moku:Lab?
Wi-Fi
Moku:Lab поддерживает подключение с помощью Wi-fi, USB, Ethernet для удобства в использовании
USB
Ethernet
Подключите Moku:Lab к существующей сети Wi-Fi или настройте её для создания собственной беспроводной сети.
Позволяет полностью контролировать Moku:Lab через iPad даже в условиях ограниченного Wi-Fi.
Подключайте Moku:Lab. к проводной сети через порт Ethernet 100 Мбит /с. Отличный вариант в условиях перегрузки Wi-Fi.

Технические характеристики Moku:Lab

Аналоговый ввод/вывод
Аналоговый ввод

  • Каналы: 2
  • Полоса пропускания (-3дБ): 200 МГц  на 50 Ом
  • Частота дискретизации: 500 MS/s на канал
  • Разрешение: 12-bit
  • Диапазон входного напряжения: 10 Vpp на 50 Ом с ослаблением 20 дБ
  • Входной импеданс: 50 Ω / 1 MΩ
  • Входная связь: AC / DC
  • Угол связи по переменному току (-3 дБ): 100 Гц на 50 Ом / 30 Гц на 1 МОм
  • SNR: 60 dBFS (на образец)
  • Входной относительный шум: 30 нВ / √Гц выше 100 кГц
  • Коннектор: BNC

Аналоговый вывод

  • Каналы: 2
  • Полоса пропускания (-3дБ): >300 МГц
  • Частота дискретизации: 1GSa/s на канал
  • Разрешение: 16 бит
  • Диапазон выходного напряжения: 2 Vpp на 50 Ом
  • Выходной импеданс: 50 Ω
  • Выходная связь:  DC
  • Коннектор: BNC
Вход внешнего триггера
  • Форма сигнала запуска: TTL совместимый
  • Пропускная способность триггера: от 0 до 5 МГц
  • Импеданс триггера: Hi-Z
  • Мин. уровень триггера: 1,8 В
  • Максимальный уровень триггера: 5 В
  • Коннектор: BNC
Частота синхронизации
Бортовые часы

  • Частота 10 МГц
  • Стабильность < 500 ppb

Вход опорного сигнала 10 МГц

  • Ожидаемые формы волны: синус / квадрат
  • Частота: 10 МГц ± 250 кГц
  • Диапазон ввода: от -10 дБм до +10 дБм
  • Коннектор: BNC

Выход опорного сигнала 10 МГц

  • Ожидаемые формы волны: квадрат
  • Частота: 10 МГц
  • Диапазон вывода:  -3 дБм
  • Коннектор: BNC

Moku:Lab Характеристики шума

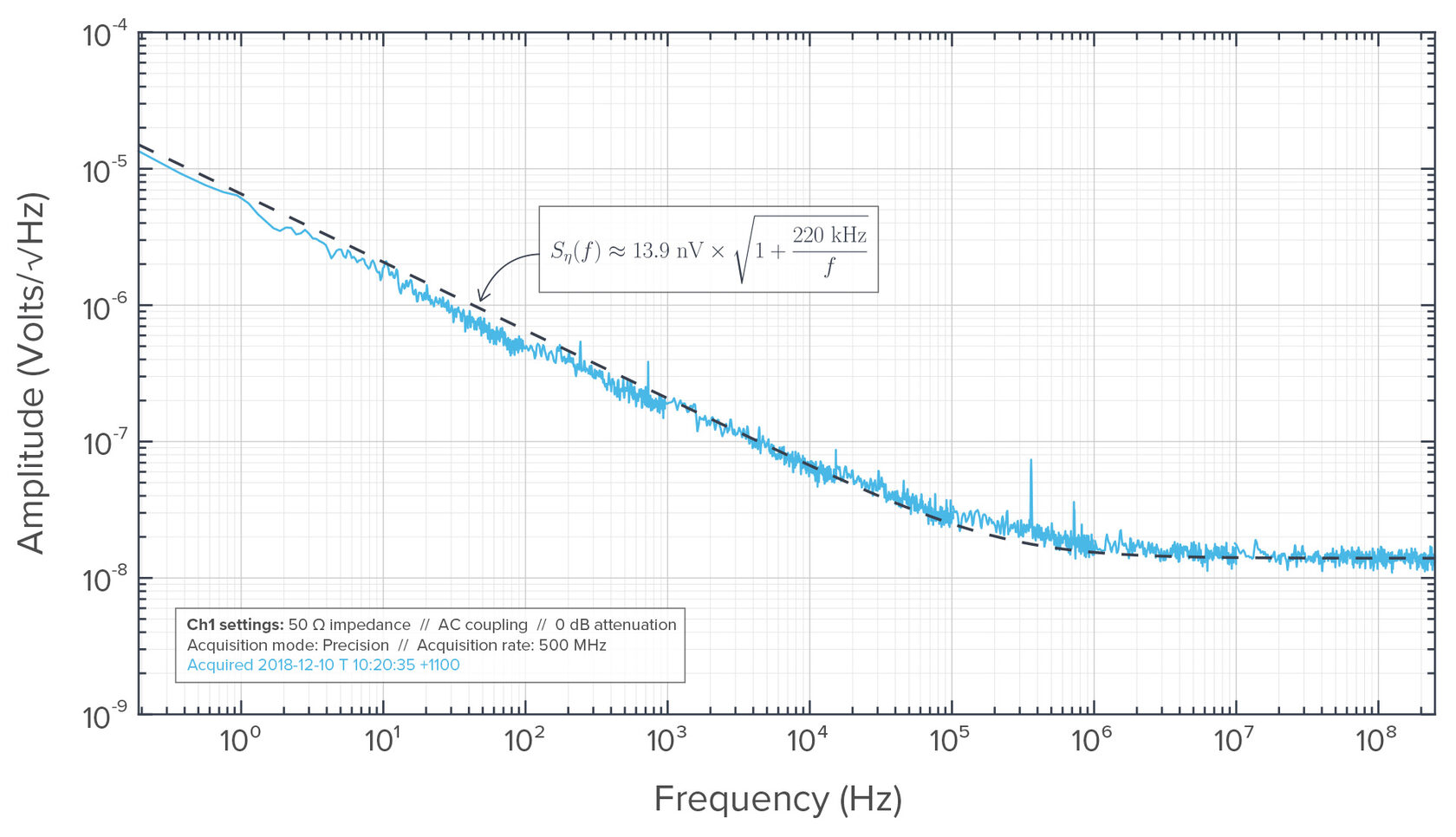

"Шум входного напряжения" описывает минимальный уровень шума аналоговых входов и представлен в виде спектральной плотности амплитуды (величина шума входного напряжения на разных частотах, нормированная на полосу пропускания 1 Гц). Невозможно разрешить характеристики сигнала ниже минимального уровня шума. Шум входного напряжения является ключевой характеристикой синхронизированных усилителей, поскольку он может ограничивать отношение сигнал / шум (SNR) в приложениях со слабым сигналом.

Шум входного напряжения

Moku:Lab имеет минимальный уровень шума аналоговых входов

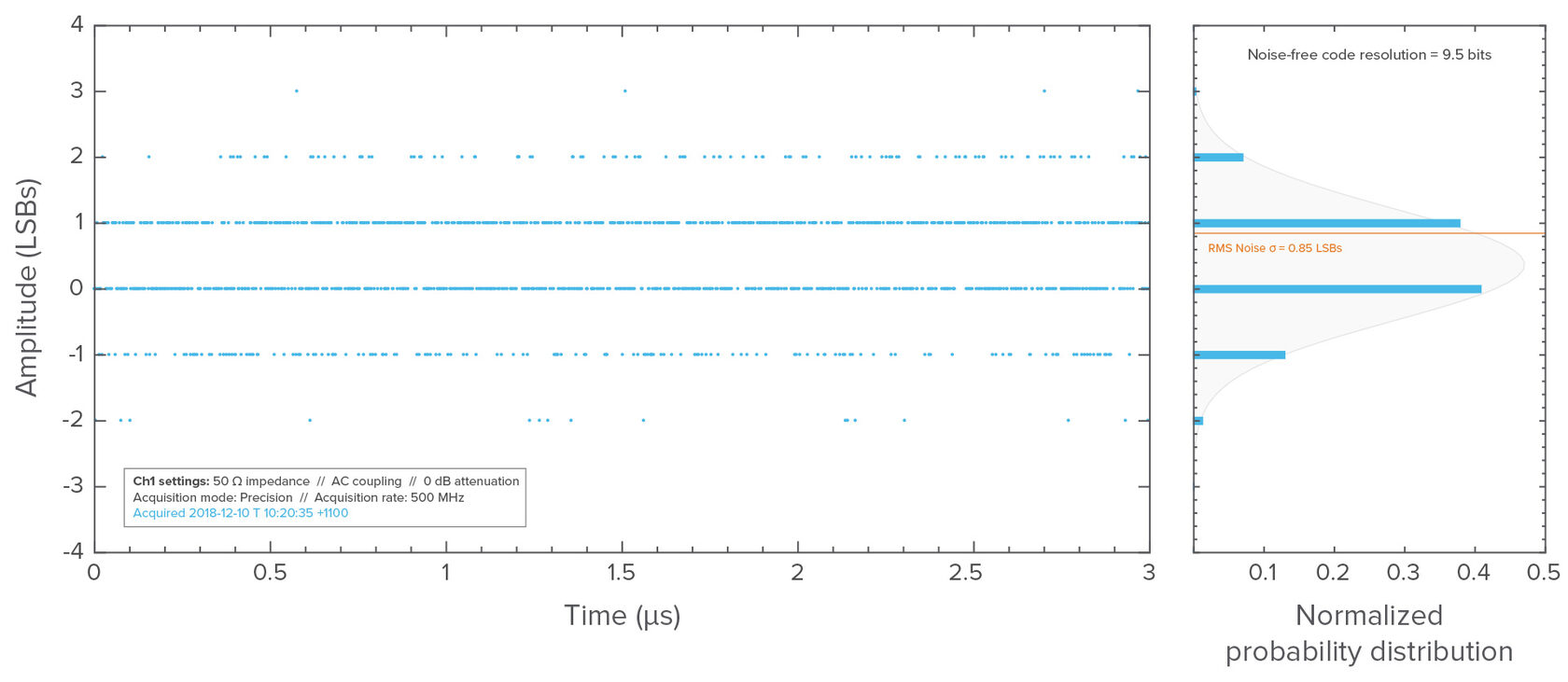

Что касается количества бит разрешения, за пределами которого более невозможно разрешить отдельные коды, эта спецификация измеряется в течение 3 мкс при 500 Мвыб / с с оконечными входами 50 Ом и рассчитывается на основе размаха «кодового шума». на выходе ADC с оконечными входами.

Единицы: наименьшие значащие биты (LSB)
Бесшумное разрешение кода = log2 (2N / [6,6 x σ]), где σ - среднеквадратичная ошибка (стандартное отклонение) распределения шума кода, а 2N - полный диапазон ADC.

Разрешение бесшумного ADC кода

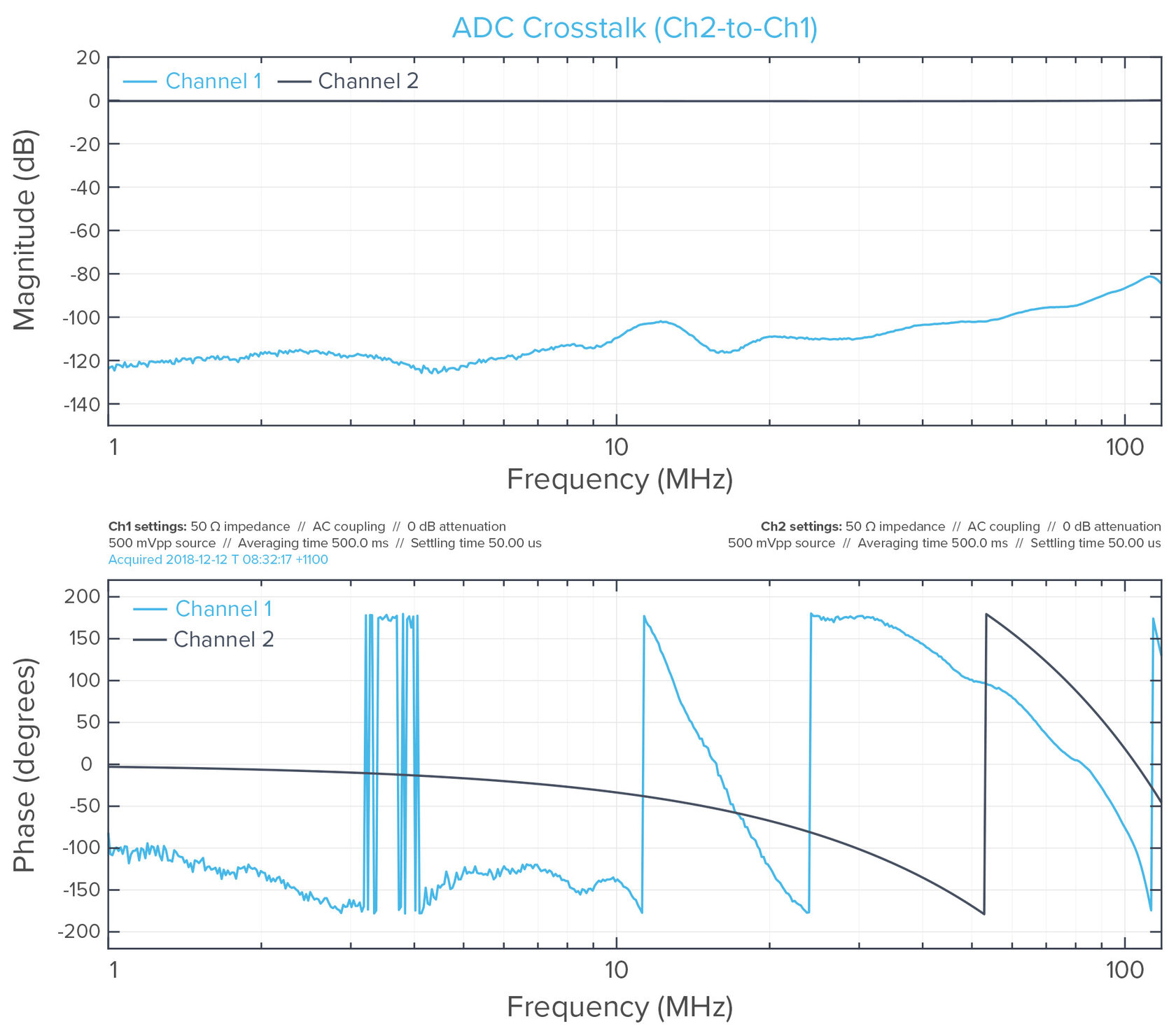

Перекрестные помехи АЦП относятся к помехам от одного АЦП к другому и измеряются в диапазоне от 120 МГц до 1 МГц, где перекрестные помехи радиочастоты (РЧ) являются наиболее серьезными. Перекрестные помехи возникают из-за передачи электромагнитного излучения от одного проводящего элемента (провода) к другому. Провода в электронных схемах действуют как антенны.

Перекрестные помехи АЦП

Выберите свой собственный Moku: Lab

Заинтересовала платформа Moku:Lab ? Настройте свою собственную платформу, используя наши 5 основных инструментов, и добавьте любые дополнительные инструменты, которые Вам нужны, или приобретите полный набор из 12 инструментов.
